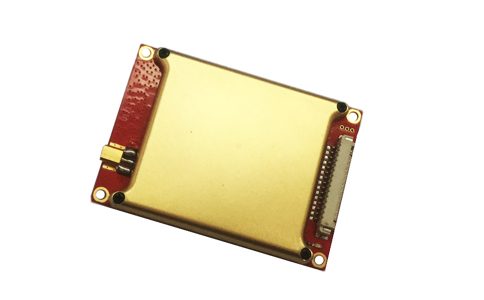

超高頻讀寫器模塊UR6213

RFID超高頻分體式讀寫器UR6213是一款高性能的嵌入式UHF超高頻電子標簽讀寫模塊，完全自主知識產權設計，結合專有的高效碰撞處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，廣泛應用于手持終端開發、讀寫器開發、嵌入式系統開發、物流管理、個人身份識別、會議簽到系統、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。

RFID特性

支持協議：EPC C1G2（ISO18000-6C）、ISO18000-6B；

工作頻率：865~868MHz/902～928MHz（可以按不同國家或地區要求調整）；

二次開發：提供C# delphi 演示軟件以及源代碼和提供C# VB 庫以及庫說明；

讀取距離：＞9m（外接6dBiL天線，標簽E41）；

以廣譜跳頻（FHSS）或定頻發射方式工作；

峰值標簽詢查速度>500張；

標簽緩存容量：600張@最長128bitsEPC或180張@最長496bitsEPC；

支持應答模式和自動實時詢查模式；

1路MMCX-J型天線接口

接口參數

序號符號描述

1VCC電源

2VCC

3GND地

4GND

5EN（USB_5VSENSE）使能端（USB檢測管腳）高電平有效，內部通過1M電阻上拉至+5V

6nRST外部強制復位輸入，低電平有效，內部通過10k電阻上拉至+3.3V

7保留

8保留

9USB-DMUSB數據負信號線

10USB-DPUSB數據正信號線

11GPO2通用輸出口（3.3VTTL電平）

12GPO1通用輸出口（3.3VTTL電平）

13STA標簽檢測狀態指示

14TXD串行通訊數據輸出端

15RXD串行通訊數據輸入端

開發參數

指令集：提供C語言指令集；

Demo：提供C# delphi 演示軟件以及源代碼；

Dll庫：提供C# VB 庫以及庫說明；

固件升級：支持個性化的固件升級；

手機端操作：支持手機端的現場設備檢查診斷（選配）；

射頻參數

接口協議：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B；

工作頻率：860~868MHz/902～928MHz(可以按不同國家或地區要求調整)；

輸出功率：0-30 dbm；

輸出功率精度：+/- 1dB；

接收靈敏度：< -85 dBm；

天線連接保護：支持天線自動微調諧和天線失效檢測；

標簽信號檢測：支持信號RSSI值檢測；

讀取參數

標簽緩存：標簽緩存容量：600張@最長128bitsEPC或180張@最長496bitsEPC；

標簽盤點峰值：峰值標簽詢查速度>500張；

讀取距離：0-15米 依據標簽和天線不同參數和性能。

物理特性

尺寸：69mmx43mmx10.5mm

重量：100g

工作濕度：< 95% @ 25 °C 無凝露

工作溫度：20 °C  -  + 55  °C

存儲溫度：20 °C  -  + 85  °C

電特性

電源電壓：DC5V，極限5.25V

工作電流：0.8A 最大1.5A

安裝孔位以及更多詳細參數請查閱下方鏈接PDF文檔

典型應用

嵌入式應用：讀寫器開發，手持機開發等各類嵌入式應用
